Cad iad na buntáistí a bhaineann le gaiscéid fiaclacha?

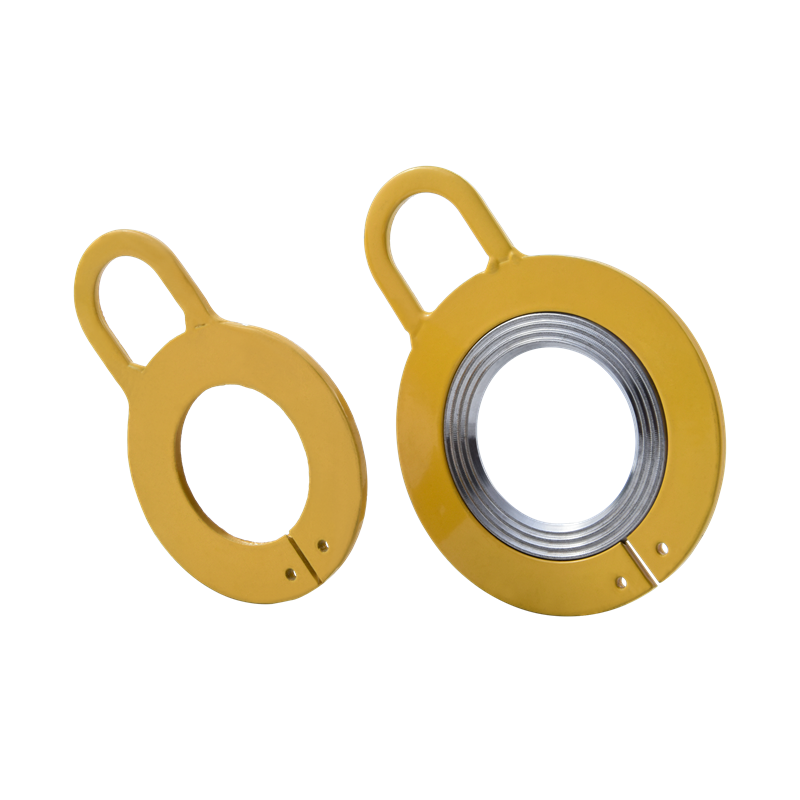

gaiscéid Kammprofile is eilimint ilchodach ina saothraítear rónta miotail agus neamh-mhiotail iad a bhfuil eireacha serrated comhlárnacha nó bíseacha meaisínithe ar a ndromchla. Siad a bhaint amach ina saothraítear rónta trí dhífhoirmiúchán ard-bhrú logánta na leideanna fiacail. Comhcheanglaíonn siad neart gaiscéid miotail le leaisteachas gaiscéid neamh-mhiotalacha agus úsáidtear iad go forleathan in iarratais ardteochta agus ardbhrú.

1. Buntáistí agus Gnéithe na gaiscéid Kammprofile

Feidhmíocht frith-scaoilte den scoth

Dearadh rannpháirtíochta serrated: Gabhann na serrations ar an dromchla gasket dromchla an chomhpháirte nasctha (cosúil le ceann bolt nó cnó) nuair a dhéantar é a theannú, ag cruthú comhghlasála meicniúil agus ag seasamh go héifeachtach le scaoileadh de bharr creathadh, turrainge nó ualaí dinimiciúla.

Níos fearr le gnáth- gaiscéid árasán: Cé go mbraitheann gaiscéid árasán traidisiúnta go hiomlán ar fhrithchuimilt, soláthraíonn serrations gaiscéid serrated friotaíocht breise frith-duillín.

Ardfhórsa coinneála

Táirgeann imill ghéar na serrations dífhoirmiúchán plaisteach logánta faoi bhrú, ag méadú doimhneacht teagmhála an dromchla teagmhála agus ag cothabháil an réamh-ualach fiú tar éis úsáid fadtéarmach.

Níl gá le bearta breise frith-scaoilte

Is féidir leis na heilimintí frith-scaoilte cúnta cosúil le leicneáin earraigh agus séalaithe snáithe a athsholáthar, an próiseas tionóil a shimpliú agus costais agus comhaireamh comhpháirteanna a laghdú.

Ábhair sholúbtha agus cóireálacha dromchla

Ábhair éagsúla: Déantar cruach carbóin a úsáidtear go coitianta, cruach dhosmálta (mar shampla 304 agus 316), cóimhiotail chopair, etc., a oiriúnú do thimpeallachtaí éagsúla (cosúil le hiarratais creimeadh-resistant agus ardteochta).

Cóireálacha dromchla roghnacha: galbhánú, dubhú, fosfatáil, etc., chun meirge nó friotaíocht caitheamh a fheabhsú tuilleadh.

Inoiriúnaitheacht Ard

Infheidhme maidir le dromchlaí teagmhála míchothroma nó beagán dífhoirmithe, déanann na serrations cúiteamh do mhionrialtachtaí dromchla agus cinntíonn siad teagmháil éifeachtach.

Is féidir é a úsáid le haghaidh chónaisc déanta as ábhair éagsúla, lena n-áirítear miotail agus plaisteach.

Suiteáil Éasca

Suiteáil go díreach idir an bolt / cnó agus an workpiece, a éilíonn aon uirlisí speisialta nó oibríochtaí casta.

Ath-inúsáidteacht

Ceadaíonn roinnt dearaí dí-chomhthionól agus baint iolrach agus éifeachtacht fhrithscaoilte á chothabháil (d'fhéadfadh úsáid arís agus arís eile an fheidhmíocht a dhíghrádú; moltar é seo bunaithe ar na coinníollacha iarratais).

Cost-Éifeachtúlacht

Struchtúr simplí agus costas táirgthe íseal, ach le héifeachtacht shuntasach frith-scaoilte, sáraíonn an éifeachtúlacht costais go leor réitigh casta frith-scaoilte.

Feidhmchláir tipiciúla

Timpeallachtaí Chreathadh: Innill agus córais tarchurtha i ngluaisteán, eitlíocht agus iompar iarnróid.

Trealamh Trom Dualgais: Innealra tógála agus tuirbíní gaoithe.

Trealamh Leictreonach agus Leictreach: Cosc a chur ar scaoileadh naisc chuaird mar gheall ar chreathadh.

Timpeallachtaí Ardteochta/Creimneach: Píblínte ceimiceacha agus trealamh peitriliam (tá ábhair atá resistant ó chreimeadh ag teastáil).

Réamhchúraimí

Riosca Damáiste Dromchla: Féadfaidh na serrations dromchlaí boga a scratáil; ba cheart an t-ábhar workpiece a mheas. Rialú réamhlódála: D'fhéadfadh ró-ghéarú a bheith ina chúis le ró-iontráil na bhfiacla chonaic, ag cur isteach ar fheidhmíocht nó ag déanamh damáiste do chomhpháirteanna.

Níl sé oiriúnach d'ábhair leatháin atá thar a bheith tanaí: D'fhéadfadh fiacla chonaic dul isteach i gcodanna ró-tanaí agus teip a chruthú.

2. Sonraíochtaí Gaiscéid Kammprofile

Ullmhúchán Réamhshuiteála

Cigireacht Gasket

Deimhnigh go bhfuil an próifíl fiacail slán agus saor ó lochtanna, le caoinfhulaingt airde fiacail laistigh de ± 0.02mm.

aonfhoirmeacht tiús a thomhas; ba cheart go mbeadh an difríocht tiús ag ceithre phointe ≤0.05mm.

Fíoraigh an tuairisc ábhartha, a chaithfidh ASTM F104 nó GB/T 9129 a chomhlíonadh.

Ullmhú Flange

Caithfidh garbh an dromchla séalaithe flange a bheith Ra ≤3.2μm, le uigeacht a dháileadh go gathach.

Glan an dromchla séalaithe go maith le haicéatón; toirmisctear tuaslagóirí clóirínithe.

Seiceáil comhthreomharacht flange; ba chóir go mbeadh an diall ag baint úsáide as tomhsaire mothaithe ≤0.1mm/m.

Nós Imeachta Suiteáil

Lárú agus Suíomh

Ba chóir go mbeadh trastomhas istigh an gasket 0.5-1mm níos mó ná trastomhas istigh an phíobáin chun damáiste a chosc ó chreimeadh meáin.

Nuair a bhíonn gaiscéid fiacail dhúbailte á shuiteáil, ba chóir go mbeadh na leideanna fiacail os comhair an taobh ardbhrú (nó, mura bhfuil siad cinnte, an taobh flange).

Bolt Réamh-Géarú

Déan níos doichte i gceithre chéim:

Réamh-géarú tosaigh go 30% den sprioc-chasmhóiminte

Géarú trasnánach go chasmhóiminte 50%.

Ciorclán géarú go chasmhóiminte 80%.

Ar deireadh, teacht ar chasmhóiminte 100% i dhá chéim.

Bain úsáid as eochair chasmhóiminte calabraithe, ag coinneáil earráid laistigh de ±5%.

Boltaí cruach carbóin fionnuar le bealaí déshulfíde moluibdín.

Níos doichte agus te.

Tar éis don chóras a bheith téite suas go dtí an teocht oibriúcháin ar dtús, déan níos doichte arís tar éis fuaraithe go 80 ° C.

Éilíonn boltaí cóimhiotail ardteochta méadú 5% -8% ar chasmhóiminte cúitimh.

3. Caighdeáin chothabhála agus scriosta le haghaidh gaiscéid fiaclacha

Sonraíochtaí Cothabhála Rialta

Cigireacht Inseirbhíse

Monatóireacht ar Strus Bolt: Bain úsáid as tomhas strus bolt ultrasonaic gach sé mhí. Déan níos doichte má laghdaítear an réamhualach tosaigh de níos mó ná 15%.

Seiceáil Sceitheadh: Úsáid brathadóir sceite halaigine (íogaireacht ≤ 1×10⁻⁶ Pa·m³/s) chun an dromchla séalaithe a iniúchadh go seachtainiúil.

Cigireacht ar Mhúchadh

Measúnú Bail Leid Fiacail:

Ceadaítear barr an fhiacail a leacú beag (≤ 30% den airde bunaidh).

Tá sé toirmiscthe scoilteanna fréamhacha fiacail nó protrusions.

Cigireacht ar Chiseal Séala:

Caillteanas tiús ciseal grafite/PTFE ≤ 20%.

Gan scoilteanna gathacha trí-phoill (is féidir fad scoilte < 2mm a úsáid go sealadach).

Riachtanais Ghlantacháin: Bain úsáid as eatánól ainhidriúil chun taiscí carbóin a bhaint as na grooves fiacail (tá cosc ​​ar scuaba miotail).

Ba chóir dromchlaí séalaithe flange a snasú i dtreo amháin le páirín 800-grit (chun sraitheanna ocsaíd a bhaint).

Critéir Dhiúltaithe Éigeantacha

Damáiste Struchtúrtha

Tarlaíonn aon cheann de na coinníollacha seo a leanas sa limistéar próifíl fiacail:

Trí bhriseadh fiacail nó níos mó as a chéile

Caitheamh airde fiacail > 0.1mm (le haghaidh airde fiacail bunaidh 0.3mm)

Dífhoirmiúchán creep an fhráma miotail (diall straightness> 0.2mm)

Teip róin

Tástáilte de réir ISO 5208:

Ráta sceite héiliam > 1×10⁻⁵ Pa·m³/s

Tástáil brú hiodrálacha: Brú a choinneáil ar feadh 30 nóiméad; titim brú > 5%
